    1700 liter plywood kar med djup...

    Som så många fler här har jag under ett stort antal år drömt om att bygga ett riktigt stort akvarium. Köpte hus med källare förra året och tog därmed projektet ett steg närmare verklighet.

    Planen har alltid varit att bygga i glas, men inspirerad av ett par otroligt skickliga hantverkare här på forumet har jag nu börjat luta mer och mer åt plywood istället. Dels för att byggandet är halva nöjet och får gärna ta lång tid, och dels för plywoodens isolerande egenskaper. Kommer förhoppningsvis spara en slant också även om det inte blir några stora summor. Har tyvärr inga bra kontakter för varken trä eller epoxy.

    Då jag aldrig byggt någonting ens i närheten av den här omfattningen kommer jag förmodligen behöva en hel del tips och goda råd. Vet inte hur mycket aktivitet det är kvar på detta forum, men jag ger det ett försök ändå. Vet att här finns mycket kompetens om folk fortfarande hittar hit.

    Akvariet kommer kommer att vara inbyggt i vägg och behöver därför inte vara någon skönhet då allting förutom frontrutan ändå kommer vara dolt. Jag prioriterar hållbarhet högt och överdriver gärna för att slippa oroa mig.

    Då rummet från vilket man avnjuter akvariet används som gäst-sovrum behöver oljud från akvariet hållas på minimal nivå. Inget gurglande från överinning, brummande pumpar etc.

    När det gäller tekniken vill jag att allting ska vara så enkelt och idiotsäkert som det bara går. Jag vill hålla allt vatten i akvariet i så lång utsträckning som möjligt med undantag för halvautomatiserade vattenbyten. Målet är att vrida på en kran och låta vattenbytet sköta sig själv. Detta bör vara ganska enkelt fixat då det redan är draget vatten och det finns en golvbrunn 2 meter bort.

    För mig har djupet i akvariet alltid varit viktigaste måttet och kommer därför prioritera detta över både längd och höjd. Var först inne på 140 cm, men lutar nu åt ca 120. Här behöver jag råd, då jag är lite osäker på exakt hur så stort djup påverkar hållfastheten. Höjden på akvariet kommer vara ca 70 cm, med ett vattendjup på ca 65 cm. Den synliga delen av glasrutan kommer vara ca 180 x 56. Längden är fortf. inte spikad men min vision är ca 2,2 meter varav 30 cm längst hela kortsidan kommer fungera som internt filter med ungefär samma uppbyggnad som en sump. I stora drag, överinning (eller snarare överströmning då det är samma vattennivå i både kar och sump) i högra bakhörnan, därefter filtermattor som går från grövre till finare, bio-media, doppvärmare, och slutligen returpump. Volymen skulle i så fall bli ungefär 1700 liter, varav runt 200 liter används som filter.

    Fördelarna med detta upplägg som jag ser det är enkelheten, inga avancerade rör-dragningar eller överinnings-system. Även mindre förlorad värme om vattnet alltid stannar i samma kar, och tystare drift.

    Vilka nackdelar ser ni med denna typ av filtrering? Är det något avgörande jag går miste om ifall jag undviker traditionell sump? Det är fortfarande inte försent att ändra sig...

    Har gjort ett par grova skisser på upplägget. Första bilden visar hur jag tänker jag mig grunden.

    Toppen skall vara en hel skiva plywood med ursågade åtkomsthål.

    Därefter har jag inte bestämt mig för hur mycket jag ska stärka upp. Antingen kör jag vidare på plywood ungefär som på skiss nummer 2, eller går jag all-in och reglar upp alla sidor och förstärker även mittstagen med reglar något i stil med tredje skissen.

    Här behöver jag hjälp. Är två mittstag lagom? Bör jag sätta stag även från kortsida till kortsida? Hur breda skulle ni rekommendera att stagen är? Är det överdrivet att regla ett kar i denna relativt ’nätta’ storleken? Tänker mig 18 mm furu plywood. Reglarna på skiss nr 3 är 45 x 70.

    Nackdelen med att regla är ju att frontrutan hamnar längre in i väggen, vilket inte är lika snyggt. Vinner jag mycket styrka på att regla har jag dock inget emot att göra det. Ingenting kommer ju synas ändå, som sagt.

    Sorry för lång text, hoppas någon orkade läsa hela vägen och vill ge lite råd innan jag beställer virke.
  • Erik Österlund
    Användare
    • January 2005
    • 3788

    #2
    Grymt projekt! Antar att du har tittat på King of DIYs byggen på tuben, om inte så gör det!

    Även om filtret får en stor volym så förstår jag det som att du bara kommer att köra filtermatta? Det blir inte mycket till biologisk filtrering utan bara mekanisk. Beroende på hur stor belastning du har tänkt att köra så skulle jag kolla på andra alternativ. Du skulle t ex kunna använda den ytan som förfilter och sen sätta ett stort droppfilter ovanpå som du pumpar upp vattnet till. Jag har flera droppfilter och dom går att få väldigt tysta, i ditt fall knäpptyst eftersom ditt kommer att vara bakom en vägg. Det går ju att sätta en genomföring i förfiltret där du kan koppla på rör/slang för vattenbyten.

    Det finns många som har byggt stora plywoodburkar på rovfisk.se och där är det betydligt mer aktivitet än vad det är här nu för tiden. Där tror jag att du har större chans att få bra svar. Jag har aldrig byggt ngn plywoodburk så jag kan tyvärr inte hjälpa till så mycket med den biten.

    Vad blir det för firrar då?

    Kommentar

    • Nils
      Användare
      • February 2016
      • 105

      #3
      Tack snabbt svar!

      Tanken är att börja med ett fack filtermattor, och därefter ett större fack med bio-media. Exakt vad är jag inte säker på än. Har lite funderingar på moving bed, alternativt biobollar/porös sten eller liknande.

      Droppfilter ovanpå är en bra idé! Har haft det i tankarna men var orolig för att det skulle väsnas för mycket. Har du någon bild på dina får du gärna posta!

      Har hämtat en del inspiration från King of DIY, men rovfisk. se har jag inte kikat på. Tackar för tipset.

      Exakt vad det blir för fisk väntar jag lite med att avslöja, men det kommer bli tanganyika, den saken är klar

      Kommentar

      • Erik Österlund
        Användare
        • January 2005
        • 3788

        #4
        Här är några bilder på ett av mina droppfilter.

        Kommentar

        • Nils
          Användare
          • February 2016
          • 105

          #5
          Stort tack för bilderna! Kanonbra inspiration!

          Kommentar

          • Pettap
            NCS Medlem
            • January 2005
            • 1385

            #6

            Kul med ett plywood projekt!
            Jag har ju gjort en del trä/epoxi kar så jag tipsar gärna När du gör ett så pass "litet" kar. (I trä kar räknat) så kan du med lätthet välja bort varianten med reglar. 12mm plywood räcker. Det är inte trät som bär konstruktionen utan plasten. Nackdelen med 18mm är att du inte kan köra standard genomföringar ( till vattenbyten) de klarar max 15mm. Hur du vill ha det uppe är en smaksak men att bygga ramen i trä och epoxi skapar nog mer problem än det är bra. Här följer några exempel, Det blir en klumpig lösning. Det skymmer mycket ljus. Det är extremt svårt att plasta undersidan. Plastar du innan är det svårt om inte omöjligt att få det tätt mellan kar och ram. Plasten är som vatten och rinner ner.

            Mitt förslag är antingen göra ramen i glas eller som jag gjorde på mitt hörn akvarium där jag skruvade ALU profiler runt insidan med rostfri skruv och popnita fast mittstaget precis som ett aluram akvarium.
            Epoxin heter 275A och den köper du på www.Carbix.se ett lager väv räcker.
            Kolla in min tråd om hur jag byggde mitt hörn kar.

            Djupet på akvariet har ingen betydelse men 120cm är ju smidigt då plywood håller de måttet.

            Furu plywood fungerar utmärkt men den är ganska grov så det är svårt att få fin finish på utsidan men om den inte syns kanske det inte spelar någon roll.

            Mitt bästa tips är att lägga en trekants list i alla vinklar. Då det är svårt att få till plast och väv i hörnerna
            4600L http://www.ciklid.org/forum/showthre...nganyikasj%F6n!
            900L https://www.ciklid.org/forum/showthread.php?t=71480
            Källaren https://www.ciklid.org/forum/showthread.php?t=71937

            Kommentar

            • Pettap
              NCS Medlem
              • January 2005
              • 1385

              #7
              Kul att du ska köra Tanganyika. det näst bästa efter biohome media i filter är Pimpsten och särskilt till Tanganyika och Malawi. Jag har en sump till mitt hörn kar som lika gärna skulle gå att bygga i ditt fack. Första facket leder du in vattnet med överrinning genom en kam. I det facket kör du filter matta. Nästa fack släpper du in vattnet under i från och i det facket kör du pimpsten. Efter det facket rinner vattnet över till ett droppfilter med pimpsten. under dropp sektionen har du retur pumpen. Då har du först ett mekaniskt filter för skit. Nästa filter fack blir syrefattigt och bryter ner nitrat. Droppfiltret syresätter och tar nitriten. Vill du optimera kör du ett fack movingbed med K1 innan nitrat filtret.

              4600L http://www.ciklid.org/forum/showthre...nganyikasj%F6n!
              900L https://www.ciklid.org/forum/showthread.php?t=71480
              Källaren https://www.ciklid.org/forum/showthread.php?t=71937

              Kommentar

              • Nils
                Användare
                • February 2016
                • 105

                #8
                Tack så hemsk mycket för din feedback! Jag har lusläst båda dina trådar om plywood kar och de har båda inspirerat otroligt mycket.

                Några initial frågor...

                Du har säkert helt rätt i allt du säger ang. konstruktionen. Jag har också varit orolig för hur jag ska vattentäta den här typen av stag/ram på insidan. Skulle förmodligen också bli bökigt att komma in i både akvarium och filterlåda med så passa tjocka ramar. Tillbaka till ritbordet

                Nu tänker jag så här: Om jag trots att det är onödigt reglar upp runtom hela karet, vinner jag så pass mycket styrka att det räcker med ETT mittstag i form av en regel t.e.x 45 x 70? Så lite krafs på insidan som möjligt borde ju göra hela vättentätningen betydligt enklare. Regeln tänkte jag i så fall plasta och därefter skruva dit enligt bifogad bild. Som du säger är det säkert en bättre lösning med alu profil + stag eller glas men jag litar inte riktigt på min förmåga att göra detta 100% rätt. Jag har inte tummen mitt i handen men den är väl ungefär hälvags där

                Av den anledningen vill jag ha den absolut lättaste, mest idiotsäkra lösningen. Att regla utsidan känner jag mig relativt trygg med. Jag kanske till och med vågar gå ner till 15 mm plywood då... För du menade väl att vanliga genomföringar fungerar även på 15 mm?

                Och om jag nu inte använder ett helt ark plywood som stag så kan jag ju dessutom öka på djupet till vad jag tänk från början.. ca 140 - 150 cm. Hur djupt vågar man gå innan det behövs stag mellan kortsida-kortsida också?

                När det kommer till filterdelen; Om jag delar av karet enligt min första ritning, tror du plexiglas är bästa lösningen? Svart plexiglas är ju inte billigt, men man kanske kan måla. Låt säga jag sågar ut en kam för överinning, bör jag inte även ha någon form av vattengenomsläpp längre ner också (t.e.x genom filtermatta). Jag tänker främst på om man gör ett större vattenbyte, så blir det ju stora påfrestningar på skivan om inte vattennivån är på samma höjd i både kar och filterdel.

                I övrigt jättefina idéer för filtreringen, kommer förmodligen köra något liknande ditt förslag när jag väl kommer så långt. Vill minnas att mrazster här på forumet också kör pimpsten som han hämtade i Bara. Det ligger bara några kilometer från mig så det blir kanon! Dock kan jag ju inte låta vattnet rinna över till ett droppfilter om jag har samma vattennivå i hela filtret. Men vad tror du om att ha två returpumpar, en som kör vattnet tillbaka till akvariet, och en brevid som lyfter en del av vattnet upp till ett förhöjt droppfilter med pimpsten och därefter ner till doppvärmare och returpump? Ser du någon stor förlust med en sådan lösning? Skulle ju i så fall kunna låta vattebytena (som blir med kallvatten) ske via droppfiltret och på så sätt blandas upp ordentligt.


                Kommentar

                • Nils
                  Användare
                  • February 2016
                  • 105

                  #9
                  Glömde bifoga...
                  Bifogade filer

                  Kommentar

                  • Per_S
                    NCS Medlem
                    • October 2005
                    • 131

                    #10
                    Kul att bygga eget kar. Jag skulle satsa på att regla på utsidan för att få så bra hållfasthet som möjligt. Gör burken så djup som möjligt då har du möjlighet att a "klippor i bakkanten men även öppna ytor fram vid rutan. Om du kommer åt burken från baksidan så skulle jag placera filtret där så att front-rutan blir så lång som möjligt. Beroende på vilken typ av Tanganyika du skall ha så skulle jag även försöka ha ett högre kar. Blir lite dyrare med tjockare rutan men intrycket blir ett helt annat. Har själv planer på att bygga ett till stort kar, typ 1,2m högt för en del Opthalmotilapia som jag har. I det stora karet som jag har nu är det mestadels Petrochromis och Tropheusar. Nackdelen med höga kar är att det inte är så lätt att fånga fisk i fall det behövs.
                    Per S

                    Kommentar

                    • Pettap
                      NCS Medlem
                      • January 2005
                      • 1385

                      #11

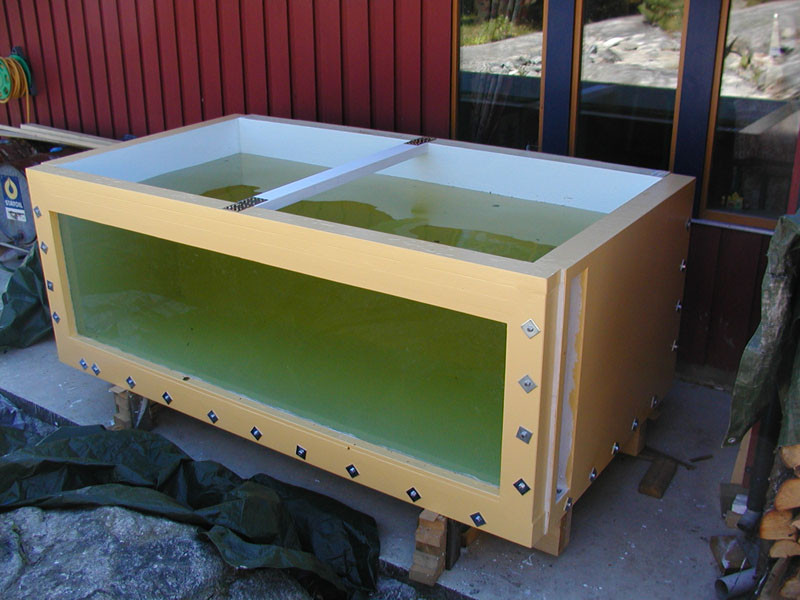

                      Visst kan du köra en plastad regel som på bilden. Den lösningen är bättre än plywood ramen. Mrazster är jag god vän med och hans plywood kar står hos mig nu i mitt fiskhus. Han råkade ut för det missödet att det läckte mellan karet och ramen därför "tjötar" jag om svårigheten med den lösningen. 15mm plywood fungerar också till genomföringarna det har jag i min hörn burk. Har du tittat på min filter film? Du behöver inte ha mycket vatten i pumpfacket. Om du har droppfilter ovanför så måste du ha mindre vatten i det facket annars svämmar det över vid ström avbrott när vattnet backar i rören (rekomenderar backventil på det röret)
                      Senast redigerad av Pettap; 26 August 2019, 15:08.
                      4600L http://www.ciklid.org/forum/showthre...nganyikasj%F6n!
                      900L https://www.ciklid.org/forum/showthread.php?t=71480
                      Källaren https://www.ciklid.org/forum/showthread.php?t=71937

                      Kommentar

                      • Nils
                        Användare
                        • February 2016
                        • 105

                        #12
                        Ursprungligen postat av Per_S
                        Kul att bygga eget kar. Jag skulle satsa på att regla på utsidan för att få så bra hållfasthet som möjligt. Gör burken så djup som möjligt då har du möjlighet att a "klippor i bakkanten men även öppna ytor fram vid rutan. Om du kommer åt burken från baksidan så skulle jag placera filtret där så att front-rutan blir så lång som möjligt. Beroende på vilken typ av Tanganyika du skall ha så skulle jag även försöka ha ett högre kar. Blir lite dyrare med tjockare rutan men intrycket blir ett helt annat. Har själv planer på att bygga ett till stort kar, typ 1,2m högt för en del Opthalmotilapia som jag har. I det stora karet som jag har nu är det mestadels Petrochromis och Tropheusar. Nackdelen med höga kar är att det inte är så lätt att fånga fisk i fall det behövs.
                        För att summera; Gör karet större. Jag gillar hur du tänker

                        Kommer eventuellt ge mig på bakgrundsbygge i frigolit igen som jag gjorde till mitt 540 liters: https://www.ciklid.org/forum/forum/c...ter-tanganyika

                        Kommentar

                        • Nils
                          Användare
                          • February 2016
                          • 105

                          #13
                          Ursprungligen postat av Pettap
                          Visst kan du köra en plastad regel som på bilden. Den lösningen är bättre än plywood ramen. Mrazster är jag god vän med och hans plywood kar står hos mig nu i mitt fiskhus. Han råkade ut för det missödet att det läckte mellan karet och ramen därför "tjötar" jag om svårigheten med den lösningen. 15mm plywood fungerar också till genomföringarna det har jag i min hörn burk. Har du tittat på min filter film? Du behöver inte ha mycket vatten i pumpfacket. Om du har droppfilter ovanför så måste du ha mindre vatten i det facket annars svämmar det över vid ström avbrott när vattnet backar i rören (rekomenderar backventil på det röret)
                          Yes, jag tittade på din film, men är inte denna lösning mer lämpad för en traditionell sump med olika vattennivåer i de olika facken? Eller du menar att avgränsningen till min interna sump skulle vara ett mer permanent och stabilt bygge där man faktiskt kan ha olika vattennivåer? Jag hade också en tanke på detta tidigare, dvs att göra avgränsningen permanent med en skiva plywood. Sen insåg jag att detta skulle innebära plastning av 4 extra hörn och därmed öka risken för misstag. Nu är jag mer inne på att bygga upp hela "filter delen" med tunnare glas eller akrylplast som jag limmar. Då kan jag dessutom ändra mig och köra på riktig sump i framtiden när jag har lite mer erfarenhet.

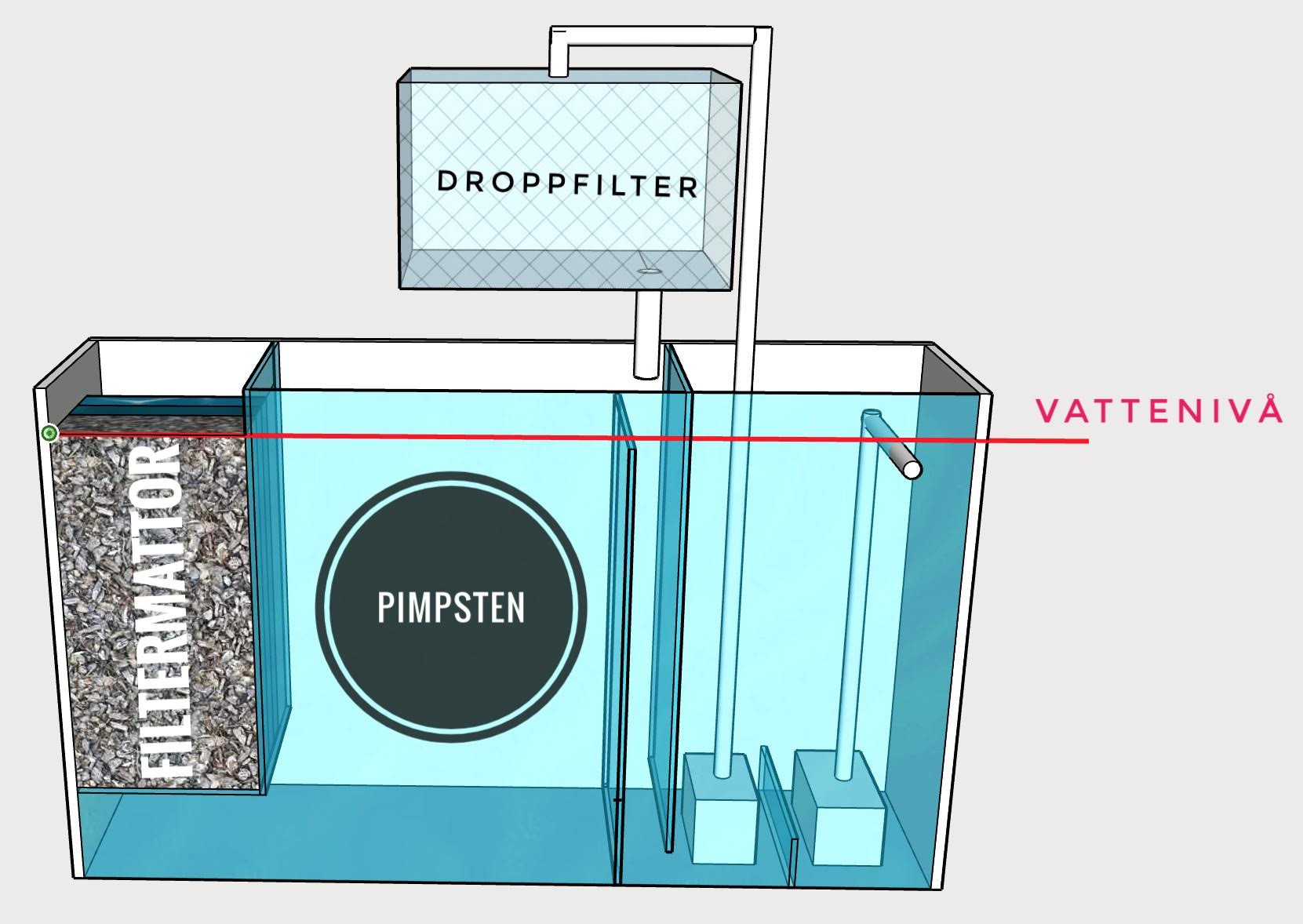

                          Gjorde en snabb skiss ungefär hur jag tänker. Min plan var att ha samma vattenivå i kar och sump. Vattnet rinner in genom filtermattor i bakre hörnan, därefter ner under en vägg och upp genom biomedian (t.e.x pimpsten upphöjt på ett raster). Därefter ner genom ett smalt fack där man t.e.x skulle kunna ha doppvärmarna. Sedan lyfter en returpump upp en del av vattnet till ett droppfilter och tillbaka ner (här är jag osäker på vilket fack som är lämpligast att släppa tillbaka vattnet i, eller kanske raka vägen ner i karet?), och till slut kör den sista och starkare returpumpen tillbaka vattnet i karet. Skulle strömmen gå kommer allt vatten i rör och droppfilter rinna ner i sumpen och höja vattennivån i både sump och kar marginellt. Planen är dock att höjden på karet är 70 cm men vattennivån endast ca 65 så detta ska ju inte ställa till några större problem.

                          Förstår att detta inte är den optimala lösningen, men jag gillar enkelheten med minimal rördragning, och ett förhoppningsvis idiotsäkert system

                          Inser också att jag kommer och ber om tips och råd, för att sedan delvis ändå köra vidare på egna lösningar. Detta beror ENDAST på att jag inte litar på min egen förmåga och INTE att jag tror mina lösningar är bättre.

                          Är oerhört tacksam för all hjälp jag får här. Har inga akvarieintresserade vänner och därmed ingen att bolla ideér med.
                          Bifogade filer

                          Kommentar

                          • Pettap
                            NCS Medlem
                            • January 2005
                            • 1385

                            #14
                            Min lösning och din lösning är bra alternativ så där kör du som du känner. Min variant är ju bättre om man inte vill ha filter ovanför eller kan ha det ovanför. Din variant är bättre om man har den möjligheten. Filter systemet i mitt fiskhus kommer att byggas med droppfilter ovanför som du är inne på. utloppet i droppfiltret kommer låta som bara den om du bara släpper ner det som på skissen, den drar med sig luft. åtgärden till det är att ha två utgångar en som du har ritat och en ca 5-10 cm ovanför och i mindre dimension. På huvudstammen sätter du en kran så stryper du flödet tills det precis rinner lite i det andra röret, då blir det en tyst lösning
                            //Peter
                            4600L http://www.ciklid.org/forum/showthre...nganyikasj%F6n!
                            900L https://www.ciklid.org/forum/showthread.php?t=71480
                            Källaren https://www.ciklid.org/forum/showthread.php?t=71937

                            Kommentar

                            • Per_S
                              NCS Medlem
                              • October 2005
                              • 131

                              #15
                              Tänkte på en sak när det gäller mittstag. En fördel med fler stag är att täckglasen inte behöver vara så stora och därmed blir lättare att rengöra.
                              Per S
