    #46
    Ursprungligen postat av Pettap
    Hur ritar man sådana fina ritningar? krävs det avanserat program och god dator kunskap mina ritningar får jag ha i huvudet men det vore ju kul att kunna rita upp saker så som du gör. Jag ska ju snart konstruera mitt filter som ska driva 34st yngelburkar
    Han använder samma program som jag har använt när jag gjort mina projekt.
    Kan sätta oss ner när jag kommer upp kan du få en "crashcourse" i programet och lite länkar till bra videos där man kan fördjupa sig lite.
    1200 liter plywoodkar

    576 liter Ciklidarium !!

    Kommentar

    • Nils
      Användare
      • February 2016
      • 105

      #47
      Tack för inspirationen! Seriöst bygge! Gillar hur du gjorde filtermodulerna. Jag är ju inne på lite liknande spår, så där fick jag lite nya ideér.

      När det gäller varför jag tänkte köra en plywoodskiva som front, så är det bara för det har känts som det lättaste valet med minst risk att jag klantar mig. Man får en jämn och fin insida utan skarvar som bör vara lätt att plasta. Inser att det förmodligen är ganska onödigt och slöseri med virke. Får fundera lite kring att använda reglar istället.

      Har funderat vidare lite kring hur jag kan vila frontrutan på något för mindre press på silikonen. Jag ska ju sätta trekantslist i botten under glasrutan oavsett. Säg att jag kör en lite bredare list, kanske 40 x 40, och därefter kapa
      översta delen på denna och låta rutan vila på silikon, ovanpå listen? Se snabbskiss. Är fortf. inne på att ha karet på högkant när jag limmar rutan. Det lär väl inte ställa till några problem att försiktigt putta rutan ner mot listen med rejält med silikon emellan? Kommer förmodligen tömma ytterliggare någon tub ovanpå alltihop därefter för att vara på säkra sidan

      Jag tror 1,5 meter djup är absolut max, då gången bakom även är passage till garaget. Har även börjat vänja mig vid tanken att öka höjden en aning. Kanske 75 högt, med vattennivå på drygt 70. Beställer jag ändå en 12 mm ruta så kan man ju lika bra utnyttja den lite mer... Hur högt skulle ni våga gå med 12 mm?
      Bifogade filer
      Senast redigerad av Nils; 05 September 2019, 11:33.

      Kommentar

      • Per_S
        NCS Medlem
        • October 2005
        • 131

        #48
        Som du ritat så kommer du ändå få ett "skarpt" hörn (om jag nu tolkar din ritning rätt) där rutan ligger an mot regeln eller om det nu blir en plywoodskiva. Kan försöka ordna en skiss senare hur jag skulle göra om du är intresserad.
        Per S

        Kommentar

        • Nils
          Användare
          • February 2016
          • 105

          #49
          Ursprungligen postat av Per_S
          Som du ritat så kommer du ändå få ett "skarpt" hörn (om jag nu tolkar din ritning rätt) där rutan ligger an mot regeln eller om det nu blir en plywoodskiva. Kan försöka ordna en skiss senare hur jag skulle göra om du är intresserad.
          Ja, precis, ett skarpt hörn blir det i min ritning, så du tolkar den rätt. Har inte lyckats komma på någon variant där jag slipper det än... Du får hemskt gärna göra en skiss om du har tid och lust
          Senast redigerad av Nils; 05 September 2019, 13:36.

          Kommentar

          • Pettap
            NCS Medlem
            • January 2005
            • 1385

            #50
            Ursprungligen postat av mrazster

            Han använder samma program som jag har använt när jag gjort mina projekt.
            Kan sätta oss ner när jag kommer upp kan du få en "crashcourse" i programet och lite länkar till bra videos där man kan fördjupa sig lite.
            4600L http://www.ciklid.org/forum/showthre...nganyikasj%F6n!
            900L https://www.ciklid.org/forum/showthread.php?t=71480
            Källaren https://www.ciklid.org/forum/showthread.php?t=71937

            Kommentar

            • Pettap
              NCS Medlem
              • January 2005
              • 1385

              #51
              Varför krångla till det med en ram i överkant? Släpp upp glaset och limma aluprofilen i glaset på insidan. (Kolla mitt Hörnkar).
              4600L http://www.ciklid.org/forum/showthre...nganyikasj%F6n!
              900L https://www.ciklid.org/forum/showthread.php?t=71480
              Källaren https://www.ciklid.org/forum/showthread.php?t=71937

              Kommentar

              • Nils
                Användare
                • February 2016
                • 105

                #52
                Ursprungligen postat av Pettap
                Varför krångla till det med en ram i överkant? Släpp upp glaset och limma aluprofilen i glaset på insidan. (Kolla mitt Hörnkar).
                Här har du ju absolut en poäng... min ända anledning är egentligen tummens placering Känns tryggt att lägga glaset i en ram av plywood.

                Med tanke på att detta blir mitt första akvariebygge vill jag hålla svårihetsgraden så låg som möjligt.. Sen kan jag ju alltid bygga större, proffsigare kar när erfarenheten finns där. Har fler rum att fylla i källaren

                Kommentar

                • Per_S
                  NCS Medlem
                  • October 2005
                  • 131

                  #53

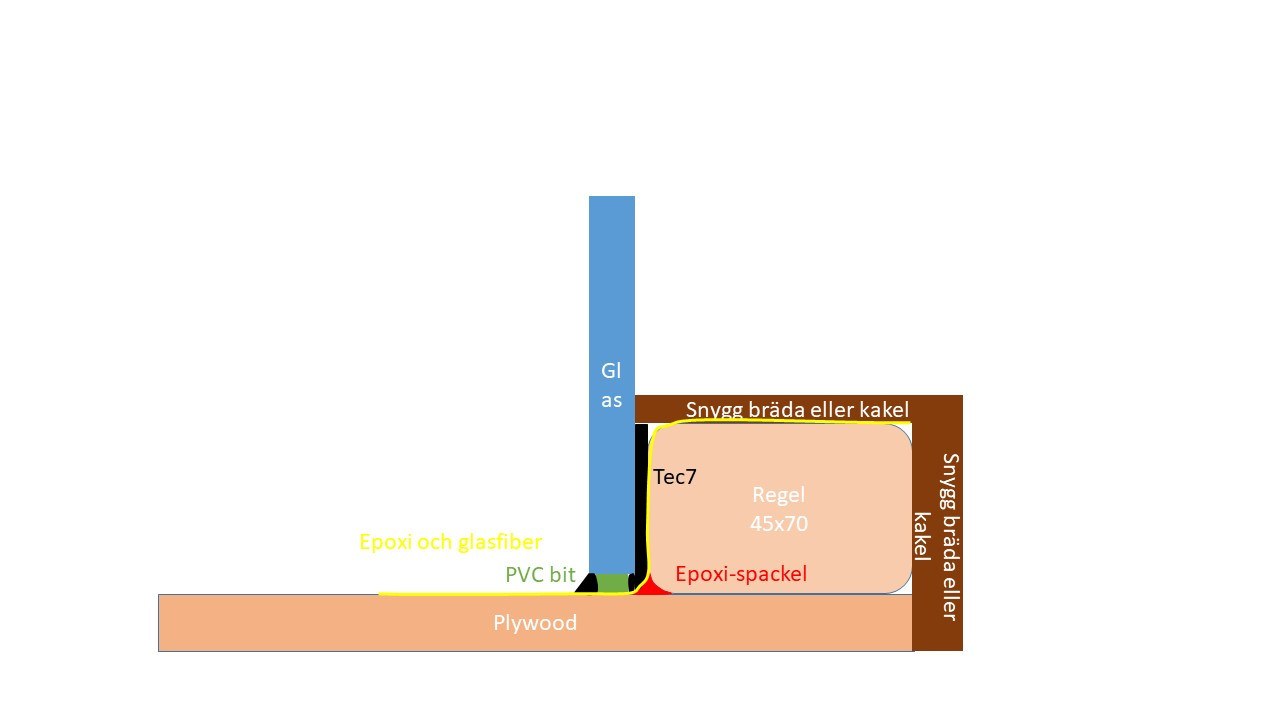

                  Bifogar en enkel skiss. Det finns "fyllmedel" att köpa så att det går att göra eget epoxi-spackel typ detta: https://epoxibutiken.se/produkt/nm-filler-51/ (det röda i figuren). Det gröna är en kort PVC bit typ 50mm lång, 5mm tjock och 10mm bred som rutan kan stå på. PVC biten är inbäddad i TEC7 (svart i figuren).


                  Klicka på bilden för större version

Namn: Akvarie detalj.jpg
Visningar: 658
Storlek: 58,0 KB
ID: 759791
                  Per S

                  Kommentar

                  • Nils
                    Användare
                    • February 2016
                    • 105

                    #54
                    Tack för skissen! Tydligt och bra, förstår precis hur du menar. Kommer förmodligen köra på den här lösningen, eventuellt med två utspridda bitar pvc så vikten fördelas jämt. Finns det någon anledning att du inte kör silikon även mellan pvc och glas? Tänker att då skulle glaset vila på en mjuk liten "kudde" istället. Bara spekulerar, spelar säkert ingen roll...

                    Kommentar

                    • Per_S
                      NCS Medlem
                      • October 2005
                      • 131

                      #55
                      Det är klart att man kan "bäddda in" PVC bitarna i Silicon, men i och med att de endast är några korta bitar så blir det ganska stort tryck från glaset och silikonfilmen blir tunn. När jag byggde mitt kar så var vikten på glaset typ 260kg så jag tror att TEC7 lagret blev väldigt tunt. En anledning till att ha PVC distanser var att jag ville ej trycka ihop limmet i underkant för mycket samt att glas-fronten kan ligga an plant mot regeln vilket förmodligen är det viktigaste så att inte någon form av punktbelastning från sidan uppstår.
                      Per S

                      Kommentar

                      • Nils
                        Användare
                        • February 2016
                        • 105

                        #56
                        Plywood beställt...

                        Kommentar

                        • Pettap
                          NCS Medlem
                          • January 2005
                          • 1385

                          #57
                          Ursprungligen postat av Nils
                          Plywood beställt...
                          Härligt
                          4600L http://www.ciklid.org/forum/showthre...nganyikasj%F6n!
                          900L https://www.ciklid.org/forum/showthread.php?t=71480
                          Källaren https://www.ciklid.org/forum/showthread.php?t=71937

                          Kommentar

                          • Per_S
                            NCS Medlem
                            • October 2005
                            • 131

                            #58
                            Lycka till med bygget. /Per
                            Per S

                            Kommentar

                            • Nils
                              Användare
                              • February 2016
                              • 105

                              #59
                              Tackar. Tre veckors leveranstid, sen får vi se om det blir succé eller översvämning

                              Kommentar

                              • Nils
                                Användare
                                • February 2016
                                • 105

                                #60
                                Funderar lite kring epoxy/glasfiber medans jag väntar på plywooden...

                                Svart glasfiberväv verkar ju tyvärr vara ungefär dubbelt så dyrt som transparant. Ni som har erfarenhet, hur blir resultatet svart väv kontra transparant väv och färgpasta? För och nackdelar med alternativen? Svårt att se någon skillnad när man tittar på bilderna här på forumet.

                                Väljer mellan dessa:





                                Tänkte även köpa denna för att göra lite spackel till fogarna:
