....and so it has begun !!

[mrazster]

Tack så hjärtligt ska ni ha !

I måndags (13/3) testkörde jag dropplattan och sumpen, gjorde lite videos.
Ska bara se över det och klippa ihop det så kommer det snart ut ett litet klipp på det.

[delfin61]

Jättefint! Mycket bra arbete!

[JoPi]

Sjukt häftigt!

[faltaren]

Riktigt bra gjort.

Skickat från min E6553 via Tapatalk

[DaRe]

Skitskön tråd

[Erik Österlund]

Trevligt med video, blir väldigt tydligt och pedagogiskt med Kurt-Olsson-skisser å grejer

Grymt bra jobb du gör!

[DaRe]

Imponerande och snyggt bygge blir så spännande att se med fisk i

[dpzOnline]

Så grymt! - Videon var verkligen värd att se, fler videologgar...!

[mrazster]

Det som är kvar att göra nu är filtrering som i stort sett är klar...ska testköra sumpen och kommer med en video på det snart. Sedan är det PVC dragningen och överinngingsboxen kvar och sist av allt luckorna fram och på sidorna.
Luckorna gör jag sist av allt. Luckorna fram planerar jag att måla/lacka i samma färg som belysning och ovansidan på karet. Sidorna kommer vara vita som resten av bänk/akvarium. Alla dessa kommer hållas på plats av magneter..som gjorde i mitt tidigare bygge. Väldigt smidigt och lätt att hantera.

[mrazster]

Eftersom man inte kunna bifoga mer än 16 bilder per inlägg så fick jag dela det på 2.
Så här kommer då resten:

[mrazster]

Ja nu har det var alldeles för lång tid sedan det blev någon uppdatering sist !!

Men det har inte stått stil här hemma. Har jobbat på att slutföra belysning och även målandet. Just målningen tog lite tid då jag laborerade med olika typer av färg som lämpar sig för ändamålet. Även olika typer ar rollers för att få den ytan jag vill ha. Jag är helt allergisk mot helt släta ytor...det ser så "fabriksplastigt" ut på något sätt...hatar det. Så även med helt blankfärg/lack...blir för mycket bling och plast över det. Trivs mest med halvmatta ytor som har lite struktur efter målning. Hela idén för mig är att det ska synas att det är hemmabyggt men ändå med finnes och så mycket perfektion jag kan åstadkomma med det jag har.

Hur som helst så har jag gjort klart belysning och på mångas önskan så lägger jag upp en följetong av bilder med lite text. Men jag rekommenderar också att man kollar den sista videologgen jag gjorde för någon månad sedan där också då jag visar lådan och pratar lite gällande belysning och hur jag tänkt där.
Länkar till videon nedan:

Så, till bilderna då...håll till godo :-)

Lådan byggdes av material som blev över från själva karet.
Aningen tjock och klumpigt material att bygga lådan med, men eftersom jag hade materialet så fick det bli så.

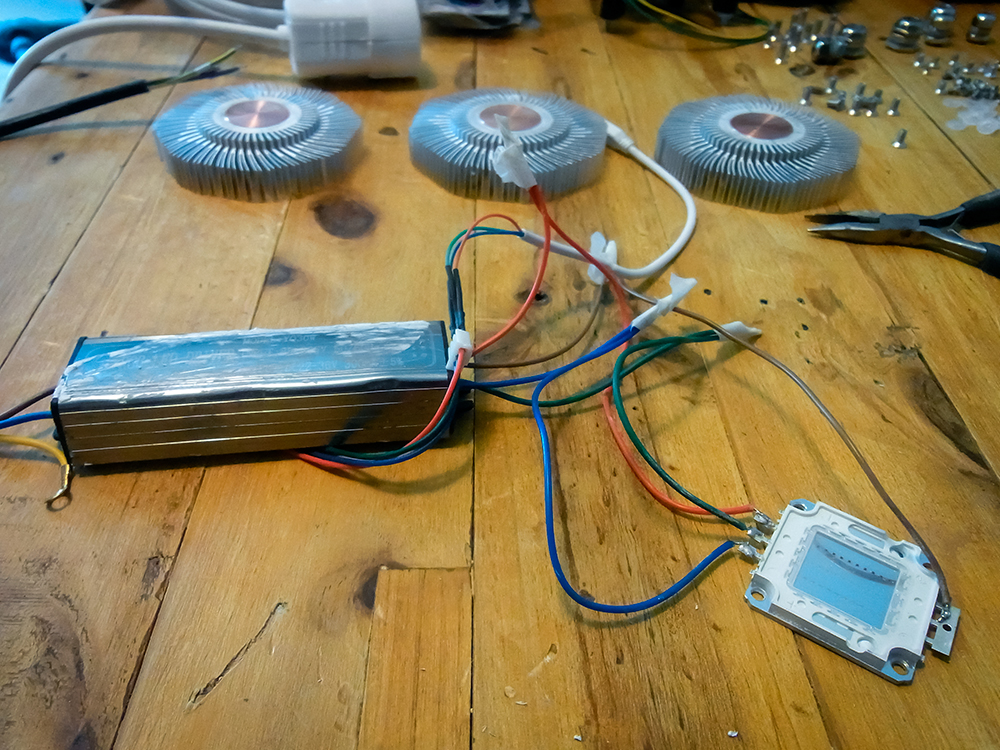

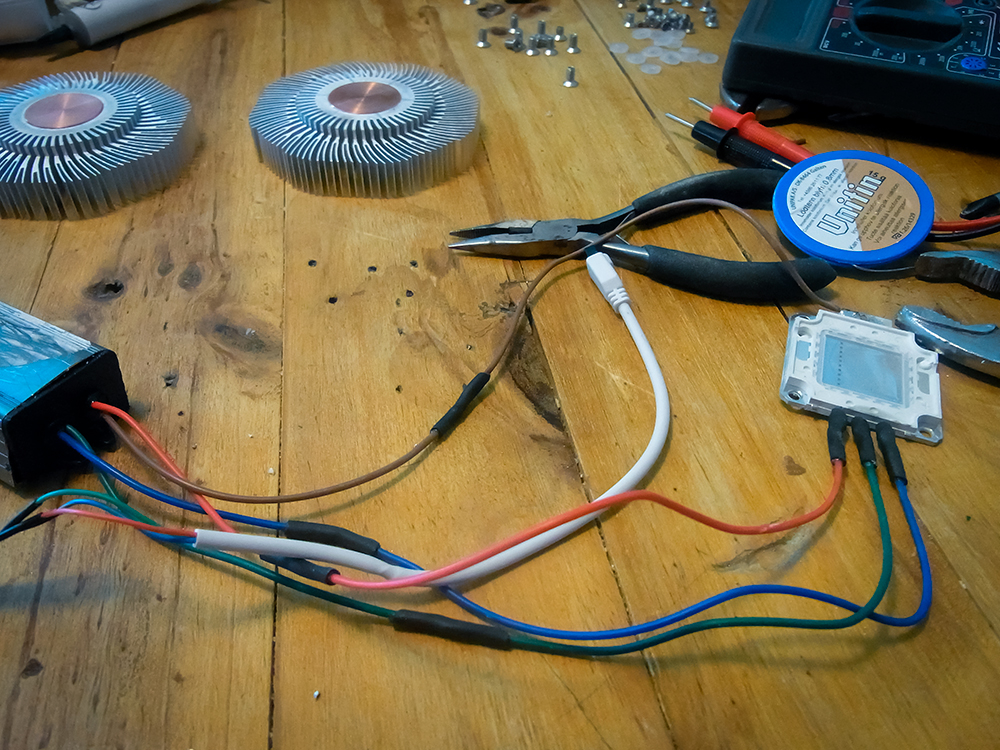

Lödningarna såg för djävliga ut så det fick bli en omlödning och på med lite krympslang, som synes i nästa bild.

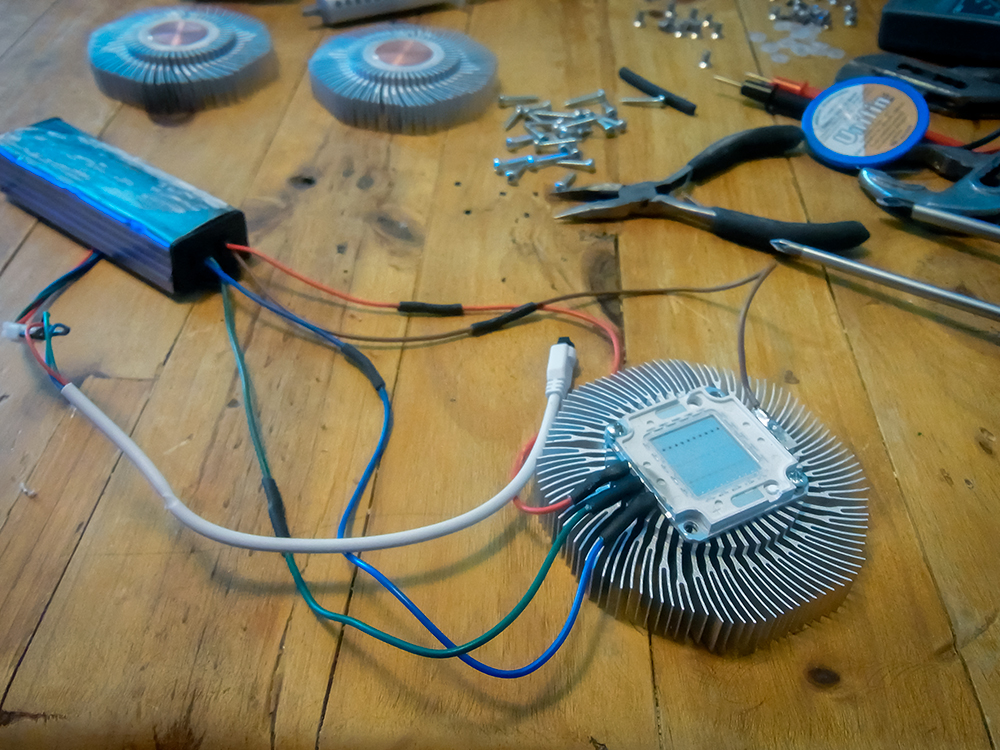

Kylning är en kylfläns från Intel som dom skickar med när man köper deras processorer till PC, i "Boxförpackning". Jag använder samma typ av kylpasta i detta bygge som jag har till processorkylningen närjag bygger datorer. Detta för att effektivare föra över värmen som utvecklas från LED-chipet till kylfänsen.



Säkrar fast med 2 skruvar.






Anledningen till att nätaggregatet ser ut som det gör är att den har suttit limmad med den sidan neråt. Vilket kändes aningen märkligt då dom var limmade med ovansidan neråt. Försökt få rent dom med alla möjliga lösningsmedel och kemikalier men det gick så förbannat segt så jag gav helt enkelt upp. Vilket är väldigt irriterande ! :-)



Det som sticker upp är IR-mottagaren till fjärrkontrollen

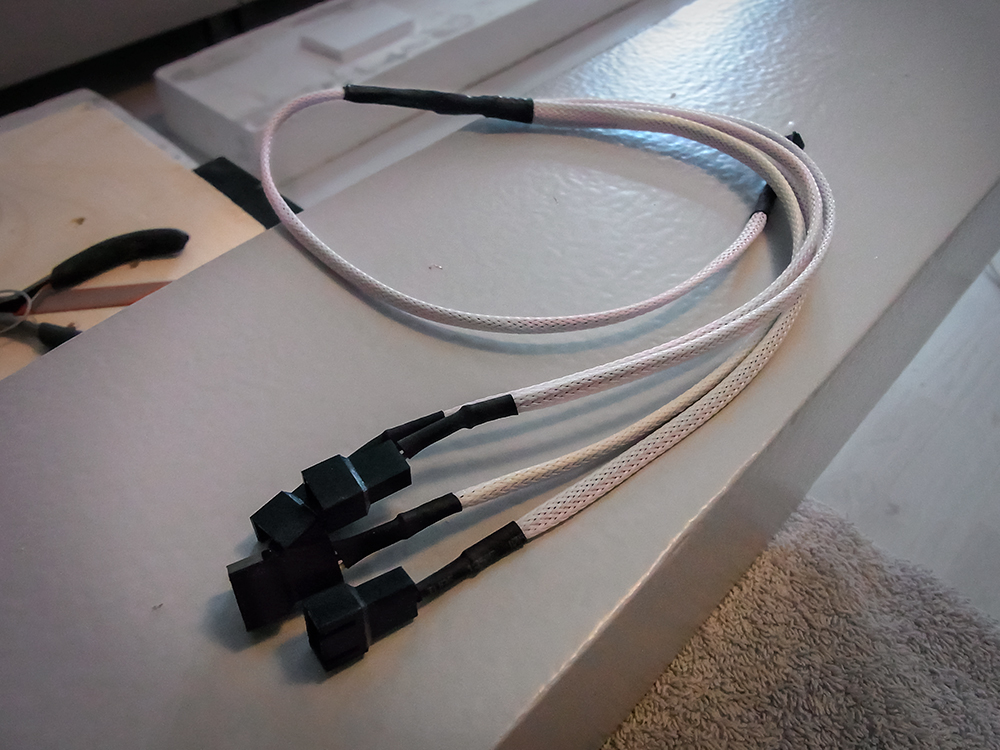

Jag hade en tanke i början att jag skulle snygga upp alla kablar och kabeldragningar med kabelstrumpa (sleeveing) och krympslang. Något som jag alltid gör när jag bygger datorer. Det började ju bra här...men jag tröttnade jävligt fört så det blev inte mycket mer än denna förgrening



Eftersom jag ska montera in fläktar i i bänken också för att undvika allt för stor uppbyggnad av kondens så bestämde jag mig för att använda en central styrning till alla fläktar. Dom 2 övre stora kontakterna är ström in 12v och dom mindre kontakterna är ström ut(alltså till fläktarna). Dessa mindre kontakter är grupperade så jag kan få ut antingen 5, 7 eller 12v. Vilket ju då följaktligen på verkar fläktens rotation och i nästa steg luftflödet. Likaså påverkas också fläktljudet..skulle man tycka att fläktarna låter för mycket så kan man prova ett lägre volt tal.
Till denna styrning kommer jag koppla ett mindre nätaggregat som är avsett för ändamålet och driva alla fläktarna.



Som jag tidigare nämnde så började jag med att snygga upp kablarna, men tröttande rätt fort.

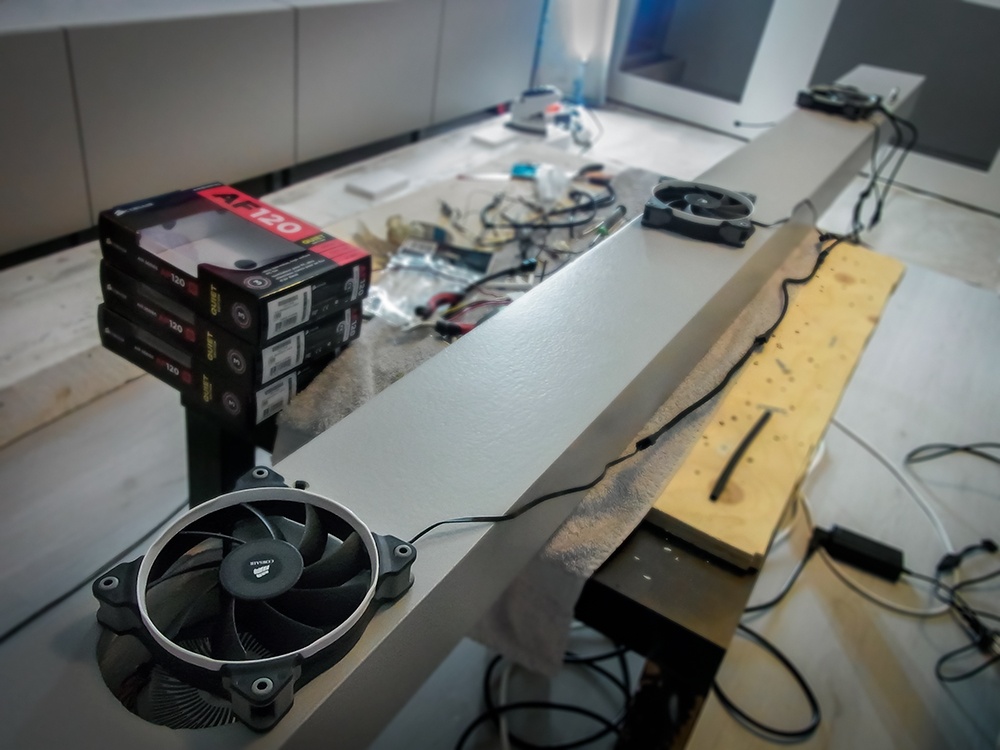

Så här fuskade jag en del med fläktkablarna och använde förlängningskablar från tidigare datorbyggen, som jag fått över.

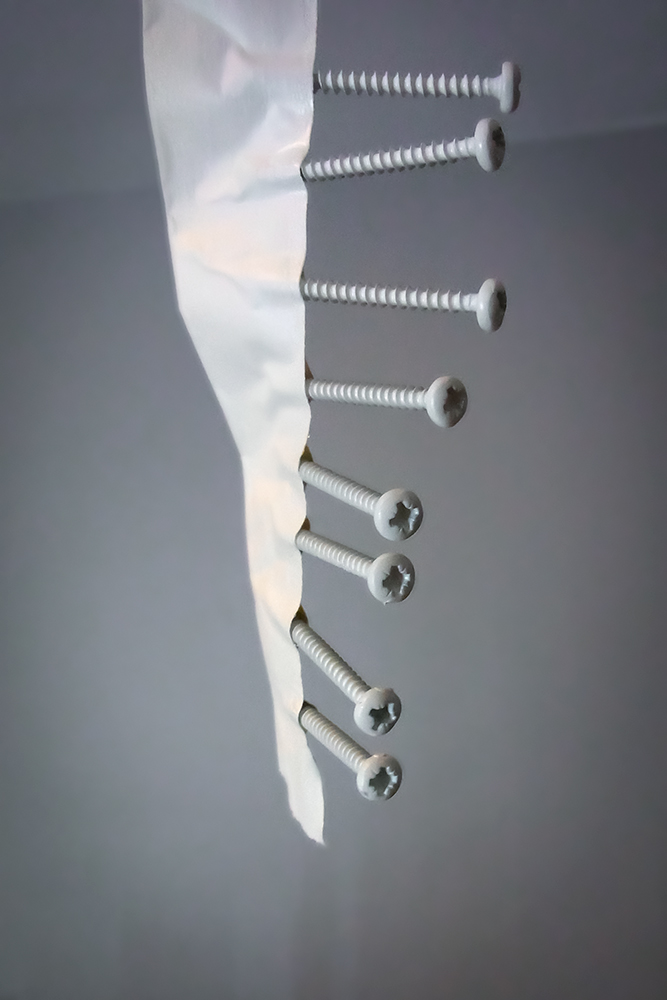

Naturligtvis måste öven skruvarna modifieras så dom följer färgtemat !!

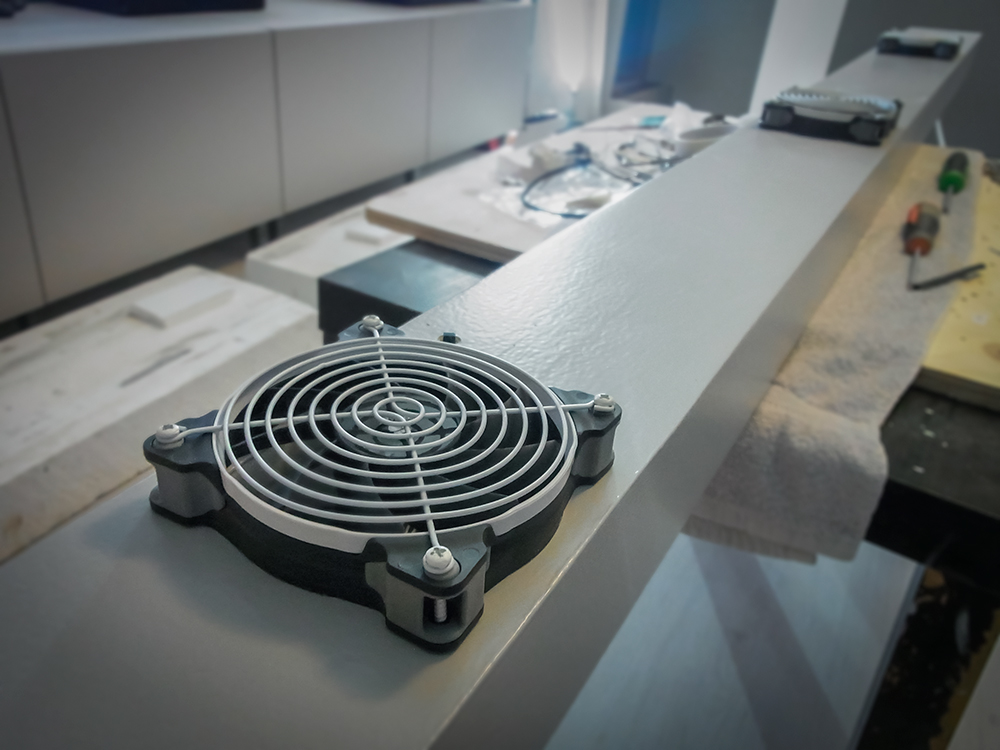

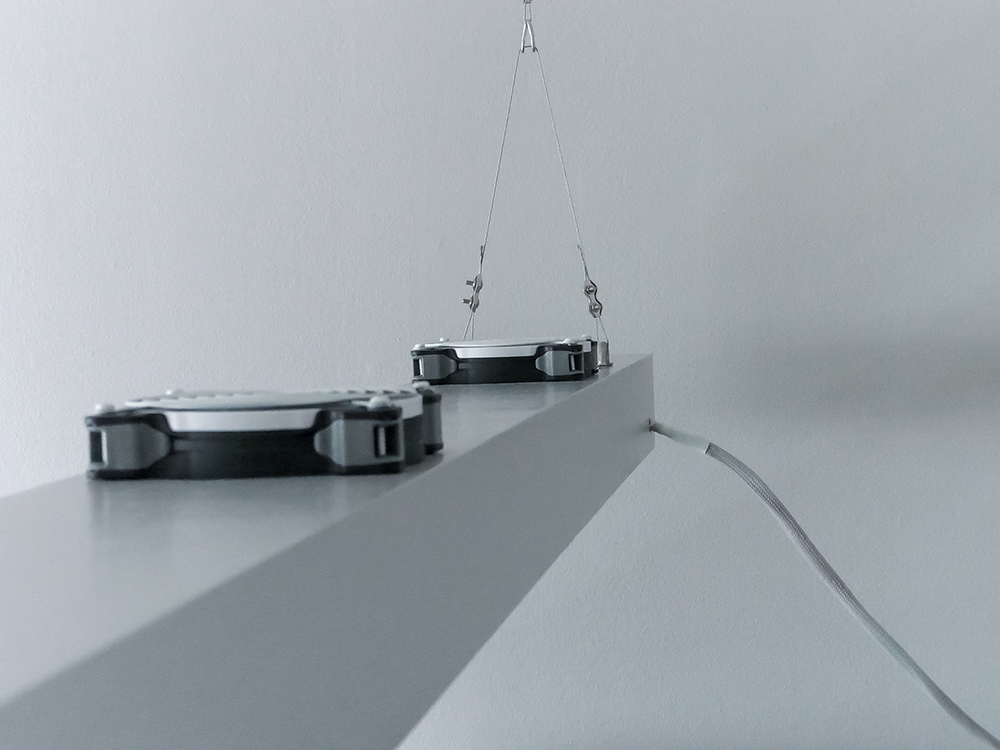

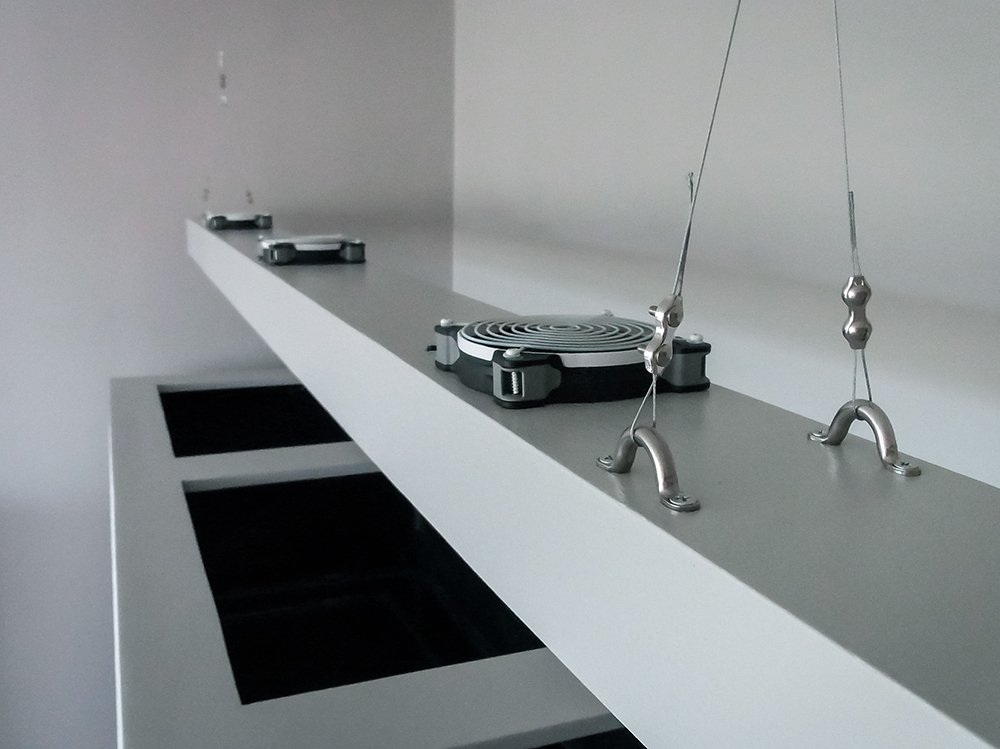

Var lite fundersam på hur det skulle se ut med fläktarna monterade ovan på.
Lite rädd att dom skulle sticka i ögonen..men jag måste säga att det stör mig inte särskilt mycket alls.

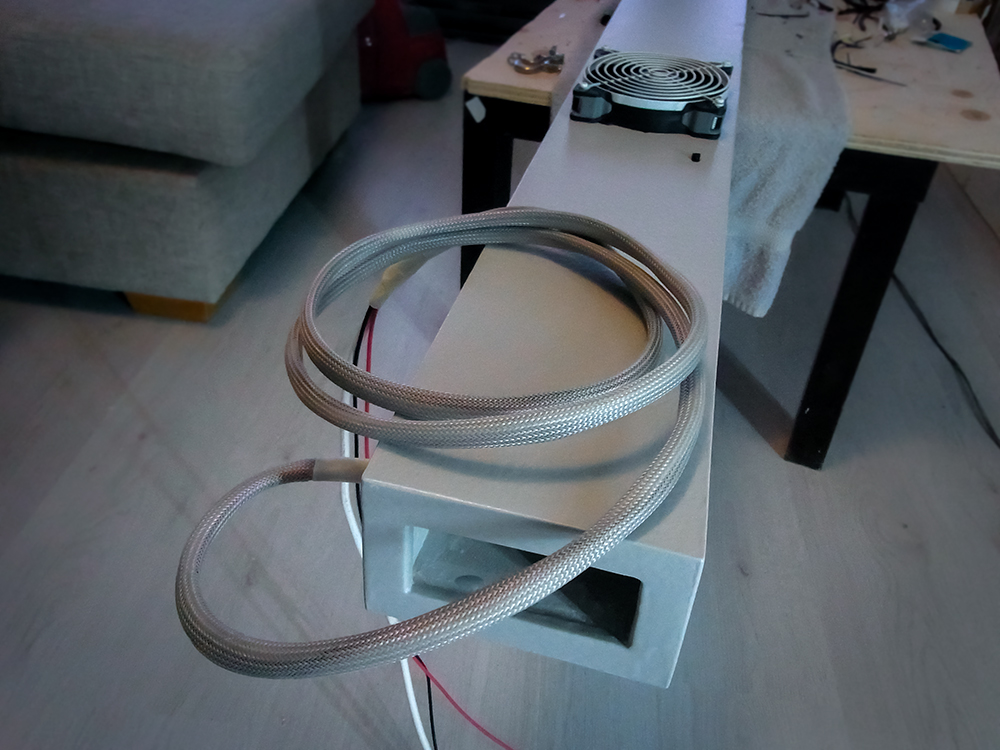

För att dölja dom olikfärgade kablarna från belysningen så valde jag att dra en kabelstrumpa även här också. Blev ganska bra..om jag får säga det själv !

[mrazster]

Tack så hjärtligt för trevlig feedback !

[salo]

Vilka projekt ni håller på med! Grymt fint, ser fram emot att följa vidare!

[Tapedeck]

Ja håller med alla föregående talare. Otroligt inspirerande


//Martin

[ICC]

Instämmer, mycket fint arbete. Trevlig "look" på det hela.
